   首页 >> 多屏显示卡|远程控制 >> 冶天一机多屏卡视频墙
9屏12屏显卡VHDCI冶天7812D多屏拼接卡4行3列点对点12路输出HDMI/DVI
9屏12屏显卡VHDCI冶天7812D多屏拼接卡4行3列点对点12路输出HDMI/DVI
产品单价:
产品尺寸(CM): 19.4*10.7*2 新(厘米CM)
BIOS: 7812D显卡4G/2G原生BIOS文件512SP
Driver驱动链接: 冶天12屏3行4列4*3设置一键拼屏软件
datasheet规格: VHDCI 7812D 12屏显卡默认输出接屏接线顺序设置说明
procedure dwg: 冶天7812D安装设置说明英文版
浏览量:   30255
   更多图片
   简要描述
7屏/8屏/10屏/9屏显卡7800M电视墙裸眼3D立体桌面aero投影融合LED拼接墙
   详细描述

冶天 VHDCI 7812D 多屏拼接12屏电视墙显卡规格参数(中文说明

型号 Model
冶天? VHDCI 7812D
核心频率 Core / Mem Clock
800Mhz / 1100Mhz
介面 Mainboard Bus
PCIe 3.0 x16
流处理器数量 Shaders
640 /512 SP
记忆体 Memory capacity
2GB 4GB GDDR5
记忆体位宽 Memory width
128 bit
输出接口 connector
VHDCI *3 可转12HDMI/12DVI
DVI/HDMI解像度 Max.resolution
@60Hz 1920*1200,1920*1080,1856*1392,1800*1440,1792*1344,1776*1000,
1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*7681280*1024,
1280*960,1280*800,1280*768,1280*720(HDTV),1024*768
OpenGL
4.4
同时支援显示器数量support monitors
12屏拼接
一机多卡级联 cascade in 1 PC  支持
Eyefinity 宽域技术1
eyefinity 2.0
视频加速 DirectCompute Support directshow directdraw
最大耗电量TDP / W
70 W
附加供电接口 add connector
null
建议使用电源 suggest Power
650W
尺寸 size
19.4*10.7*2 新(厘米CM)单插槽 4U,全高,全长
OS 支援 system
Windows Vista?,Windows?7 8或Linux?(32位或64位)
系统需求 system require
一根PCIe? x16; 3.0 或兼容 PCIe? x16 插槽
2G系统内存
光碟机作安装驱动程式之用
450W或更大的电源微软?的Windows Vista?,Windows?7或Linux?(32位或64位)
电视墙模式 TV Wall mode
逻辑屏:2*1;1*2;3*1;1*3;4*1;1*4;2*2;5*1;1*5;3*2;2*3;6*1;1*6;7*1
物理屏:4*1;2*2;6*1;2*3;8*1;2*4;4*2;3*3;10*1;5*2;2*5;6*2;4*3;12*1;2*6;7*1(7屏显卡)

拼接墙分辨率
combine resolution

12屏4列3行:(1920*4) x (1080*3)=7680 x 3240
12屏6列*2行:(1920*6) x (1080*2)=11520 x 2160
12屏2列*6行:(1920*2) x (1080*6)=3840 x 6480
12屏12列*1行:(1280*12) x (1024*1)=15360 x 1080
12屏12*1:(1280*12) x (1024*1)=15360 x 1080
11屏11列1行:(1280*11) x (720*1)=14080 x 720
10屏10列1行:(1280*10) x (1080*1)=12800 x 1080
10屏2列5行:(1920*2) x (1080*5)=3840 x 5400
10屏2行5列旋转:(1080*5) x (1920*2)=5400x3840
10屏5列2行:(1920*5) x (1080*2)=9600 x 2160 10K*2K
10屏2列5行旋转:(1080*2)x (1920*5)=2160 x 9600 X
9屏9列1行:(1920*9) x (1080*1)=17280 x 1080 X
9屏3*3:(1920*3) x (1080*3)=5760 x 3240 6K*3K
9屏3行3列:(1080*3) x (1920*3)=3240 x 5760 ;
X
9屏3*3:(1280*3) x (720*3)=3840 x 2160 ;
new
8屏4列2行:(1920*4) x (1080*2)=7680 x 2160
8屏8列1行:(1920*8) x (1080*1)=15360 x 1080
8屏2列4行:(1920*2) x (1080*4)=3840 x 4320
7屏7列1行:(1920*7)x (1080*1)=13440 x 1080

多屏拼接点对点显示高清大数据监控分析图饼图柱形图

多屏拼接点对点显示高清大数据监控分析图饼图柱形图

冶天3路VHDCI 7812D多屏拼接12屏幕显卡eyefinity跨屏跨卡拼接液晶墙(重点是3行4列点对点拼接墙)(注:VHDCI系列7屏以上显卡主要用于拼接墙系统使用,若需要多屏扩展分屏显示模式,请详询客服)

1.VHDCI 7812D发布前,还没有一款可以做到单卡12屏,单屏1920*1080,4*3拼接电视视频墙的产品

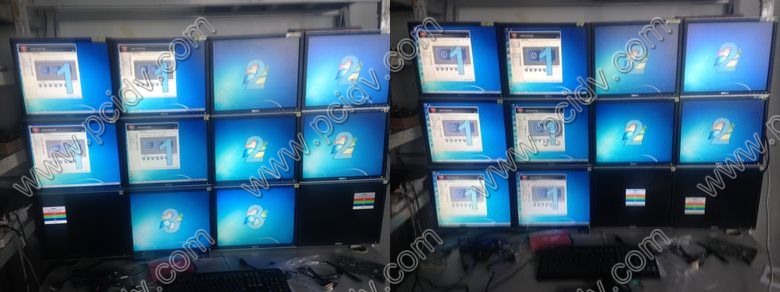

2.EDID寄存+锁定,多屏拼接模式不掉屏,不串屏:带电状态下,无论是线松动了,还是热插拔,断显示器电源,都不会影响拼接模式的实效;而市面上其他采用AMD芯片的显卡,只要存在上述情形之一,就会出现如下现象:

一)掉屏:无信号屏幕变黑无显示,拼接墙模式变多个屏幕复制模式,分辨率降低到单显示器分辨率1920,显示内容全变;

(二)串屏:无信号屏幕变黑无显示,当前黑屏原来显示内容窗口,随机串跑到其他屏幕上显示,影响其他的正常显示

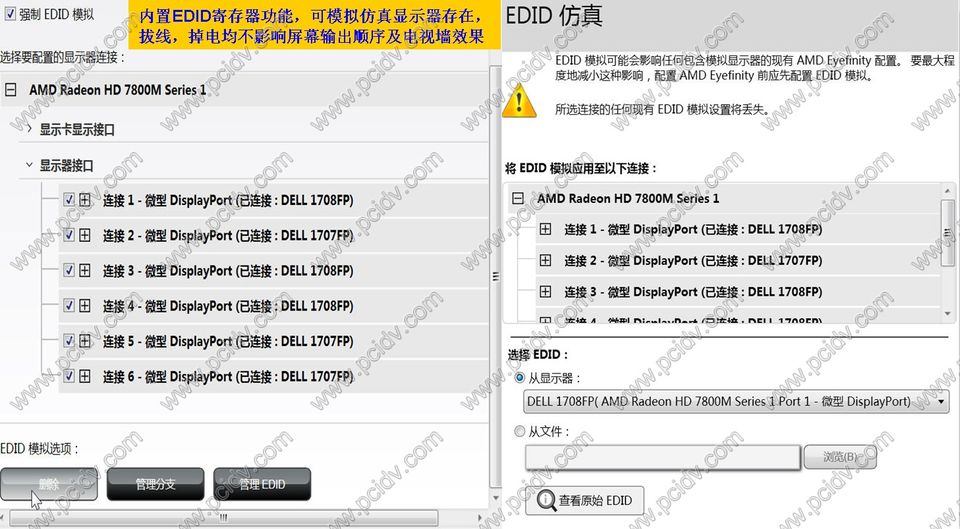

pcidv.com/冶天显卡7806PS自带EDID模拟显示器仿真

EDID寄存使拼接电视墙简单化,模拟显示器EDID仿真功能演示视频:再也不需要记复杂的线序了,只要线和屏幕都接满后,再像做拼图游戏一样,即插即拔,将桌面拼成一个完整大图就好了。

3.VHDCI 7812D相对于VHDCI 7712D增加了4*3(三行四列),12*1(一行12列水平拉伸跨屏拼接)的液晶拼接模式

4.接12路HDMI可以输出6组独立音频。

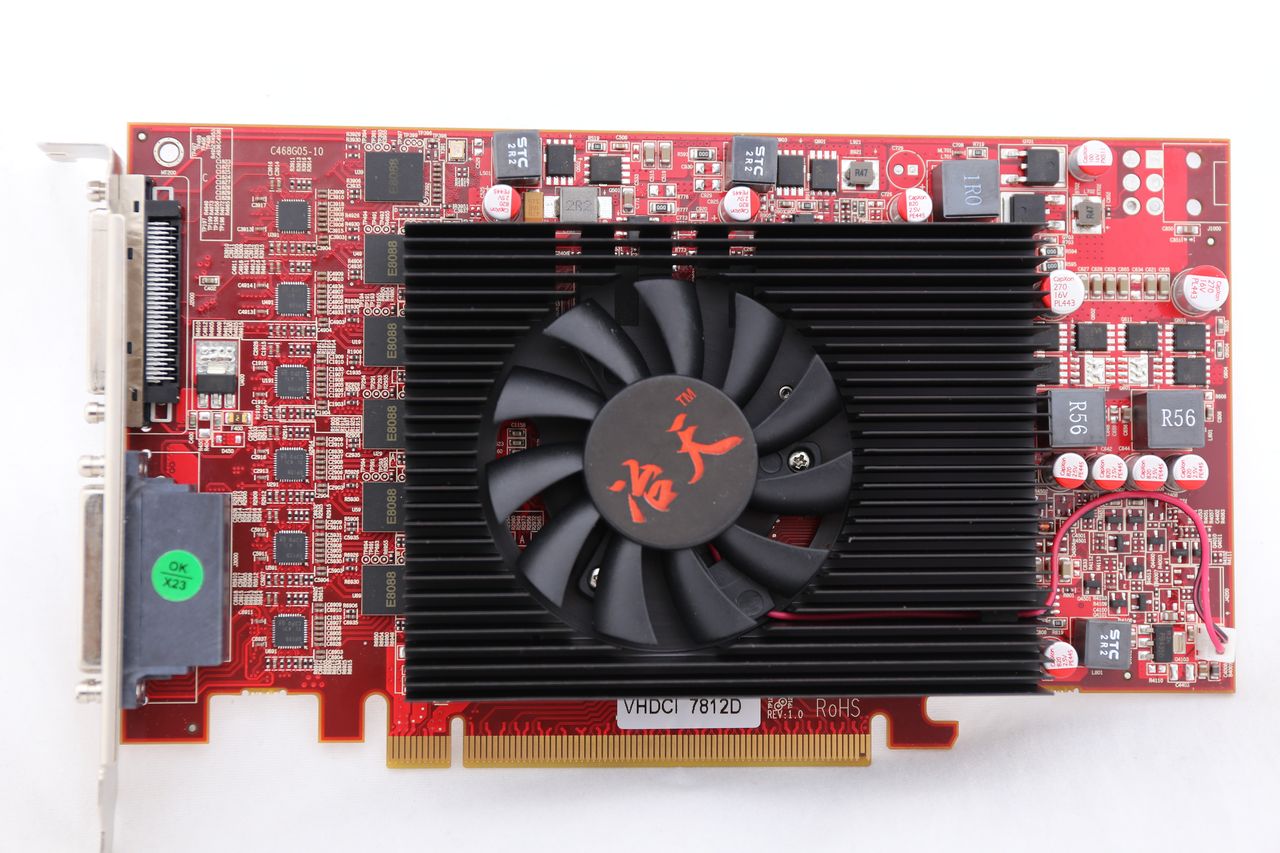

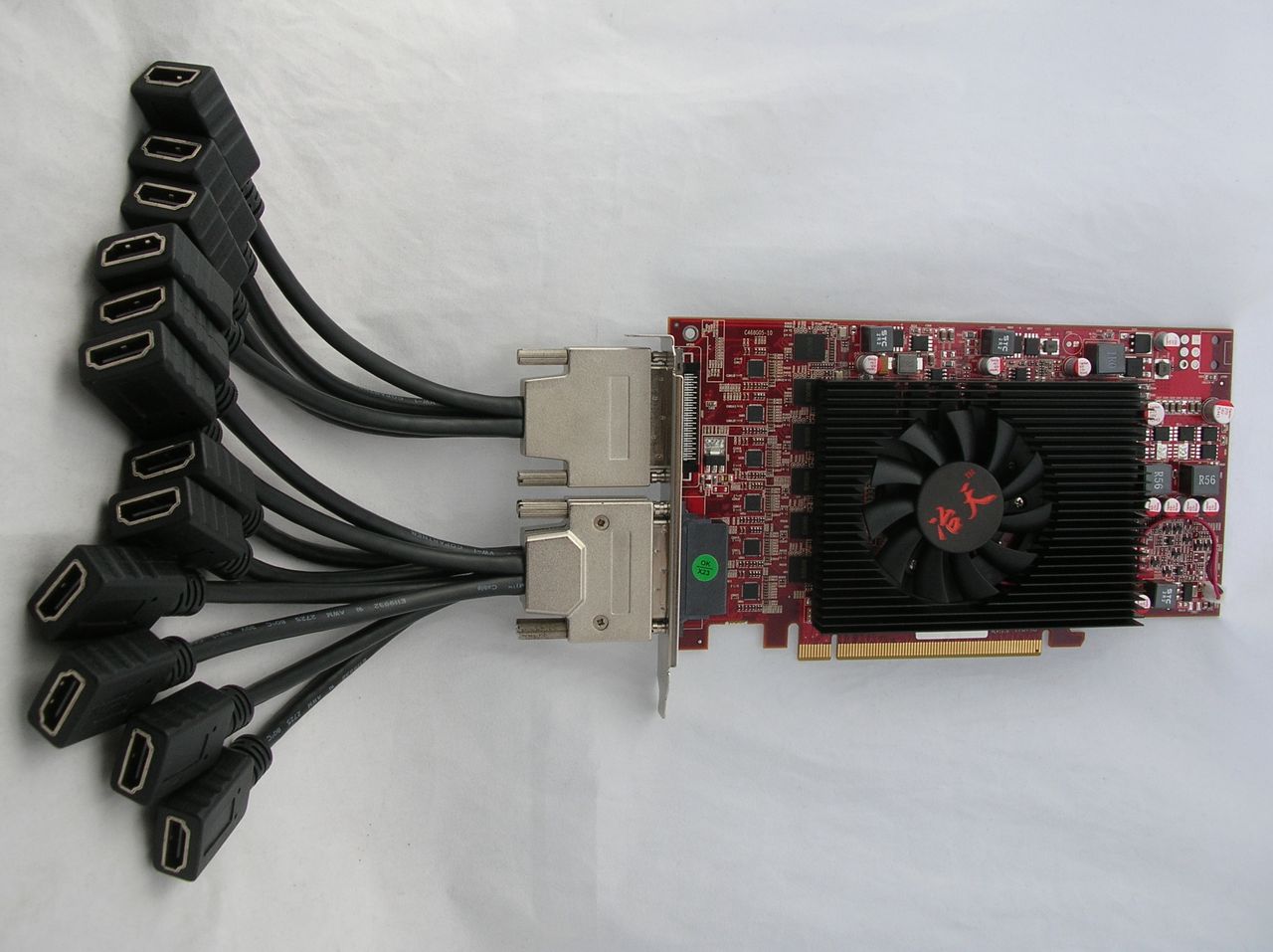

pcidv.com/3vhdci 7812D 12屏显卡4*3拼接点对点显示拼接电视墙

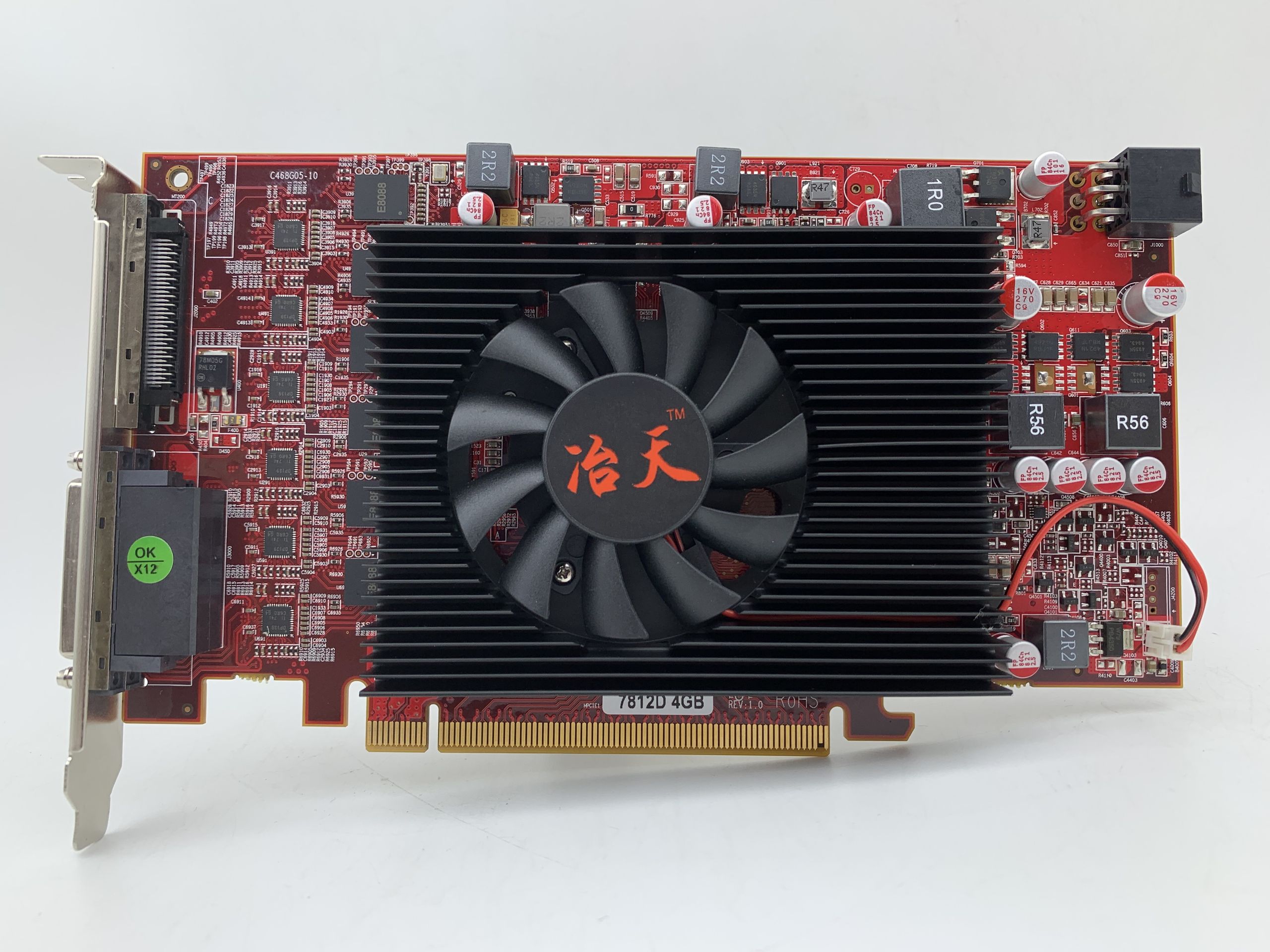

VHDCI 7812D单卡12屏显卡,10屏显卡,8屏显卡,7屏显卡,单屏1920*1080P,点对点输出分辨率倍增(12屏拼接成一个完整大桌面,任务栏视频unity3d跨屏显示),,专攻数字显示牌与数字墙市场,兼具美貌与智慧(全球首款),超高清与速度(8K*3K,低功耗高清解码性能).

第一款板载硬件集成EDID寄存器的显卡,通过EDID模拟显示器仿真屏幕存在,实现了多屏拼接大屏幕掉电/拔信号线,其他输出不影响;分屏显示不同窗口,屏幕顺序不乱,程序窗口不跑不串。

pcidv.com/EDID寄存器模拟仿真显示器虚拟,不掉屏串窗口

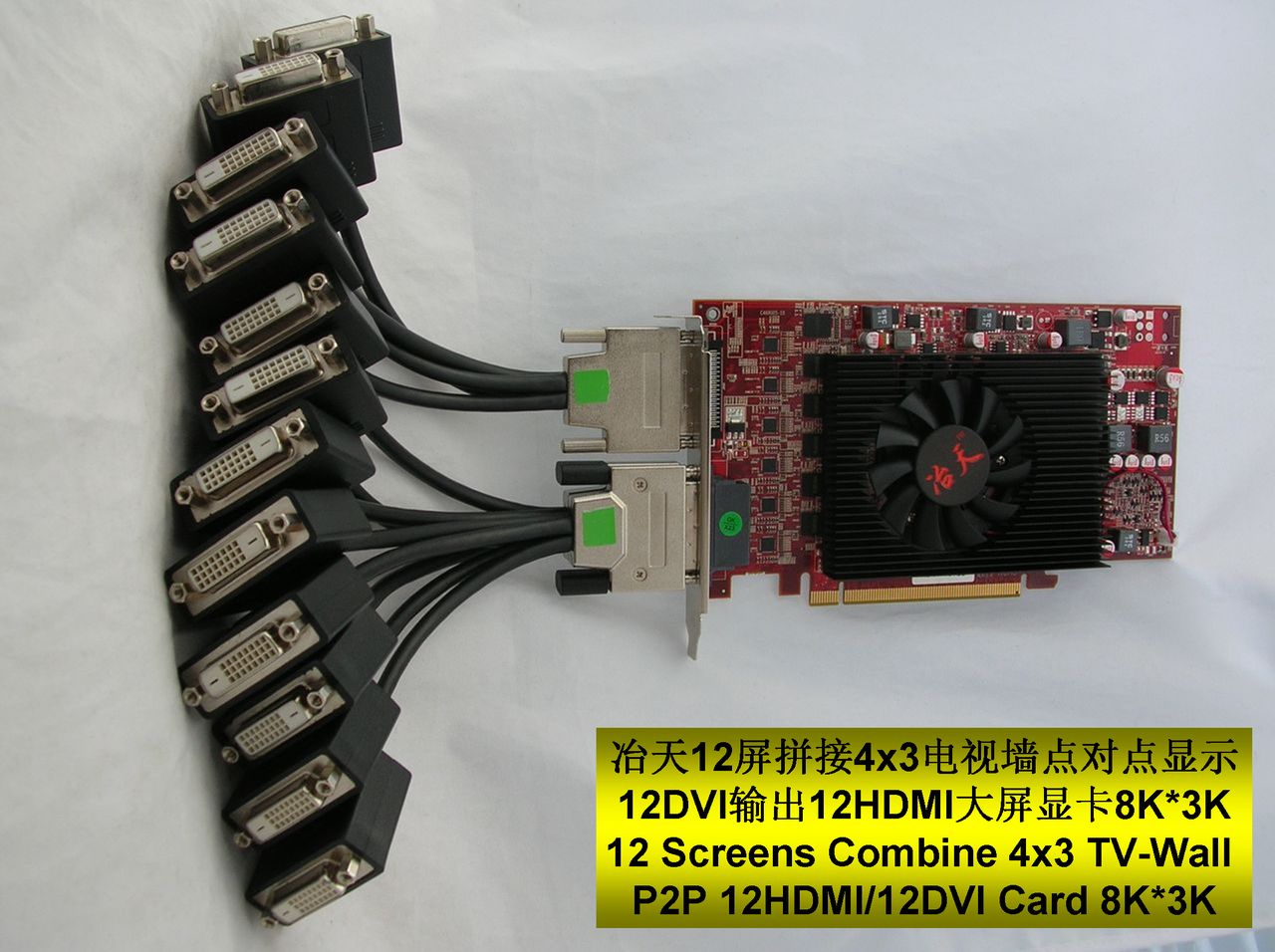

第一款直接板载12个HDMI 12路DVI显示(每个HDMI/DVI均可以FULL HD 1920*1080显示),并可以分屏输出专业级显示卡。

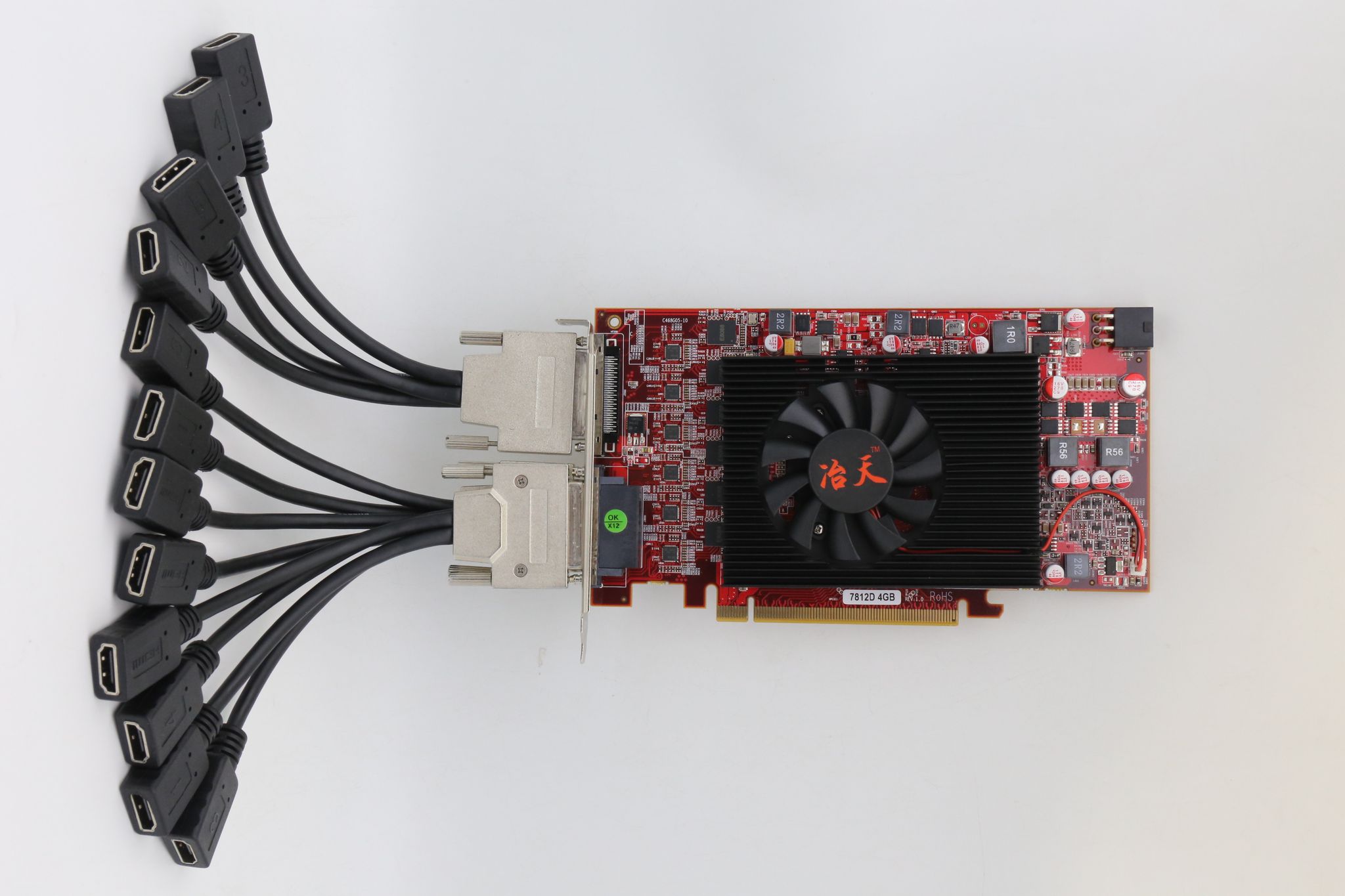

**采用12路HDMI或12路DVI构成12屏显示(6个逻辑屏,12个物理屏) , 12路HDMI,,12路DVI板载输出无需转接。

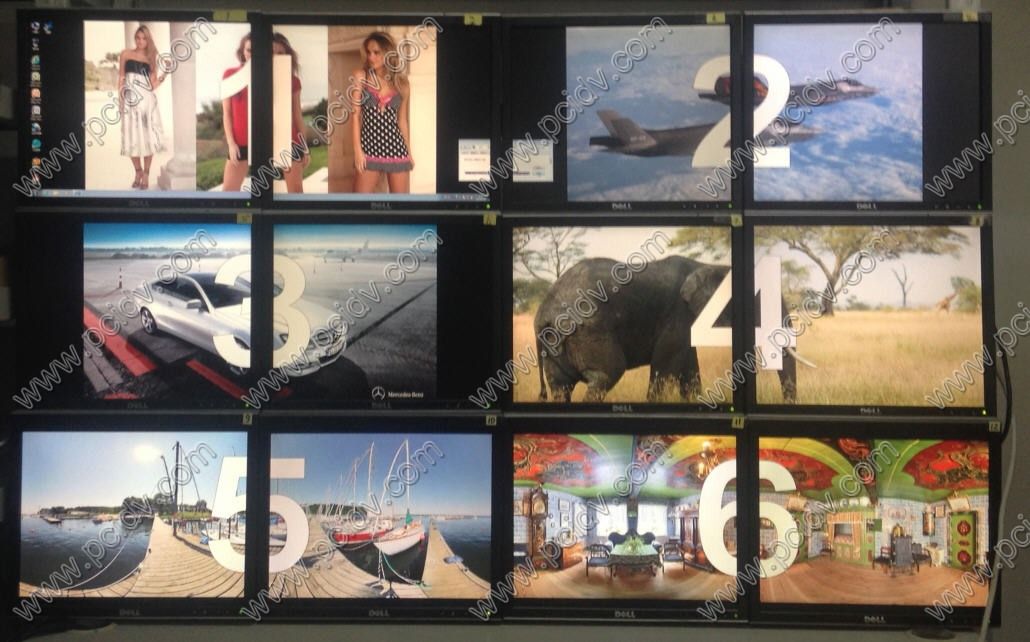

pcidv.com/vhdci 7712d显示6个逻辑屏12个物理屏

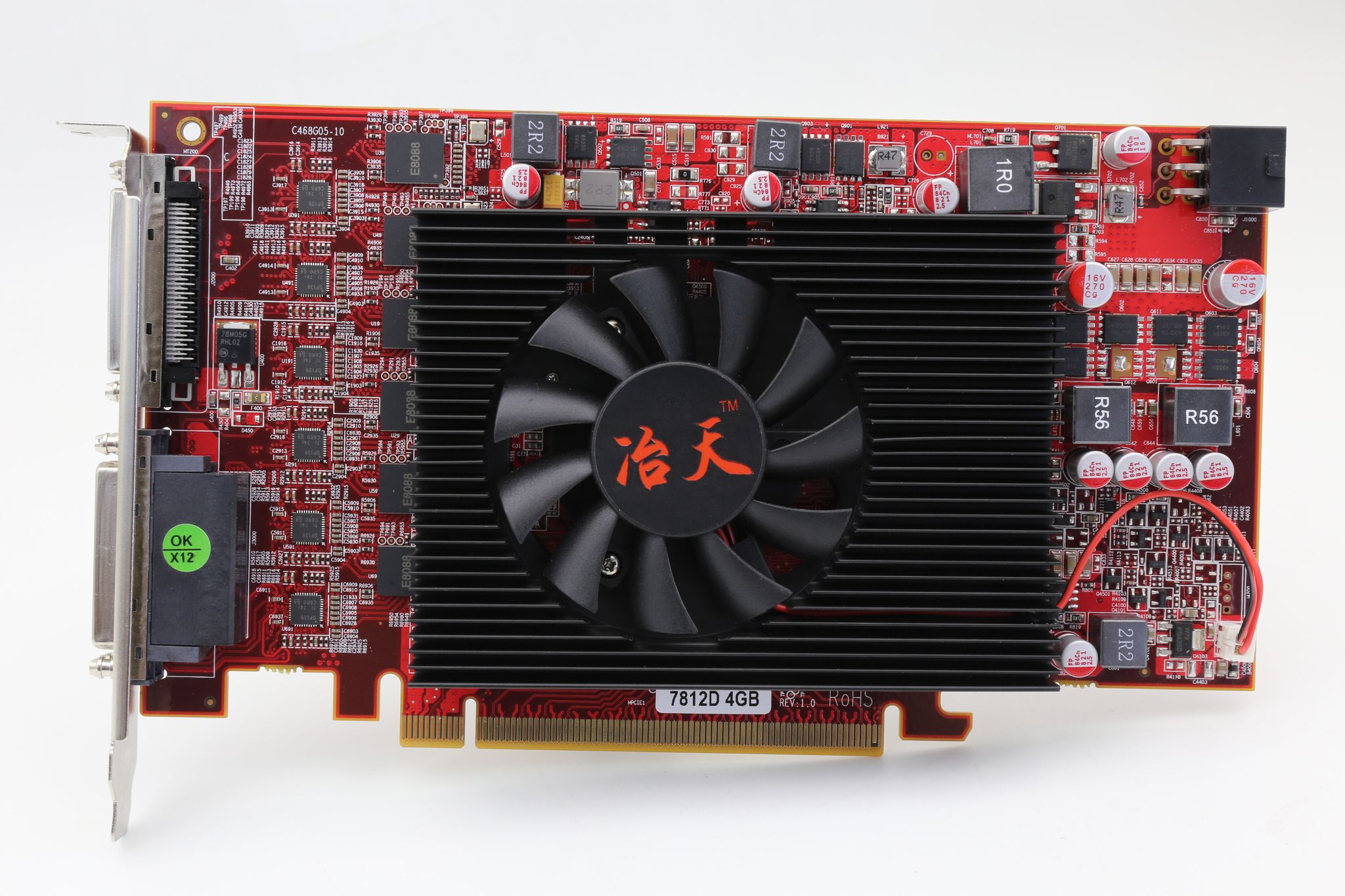

    采用AMD 南岛核心GCN架构的专业级显示卡。

**采用28nm GCN 架构 , PCI-E 3.0标准,2GB GDDR5 超大显存

  采用28纳米工艺技术的专业级显示卡。

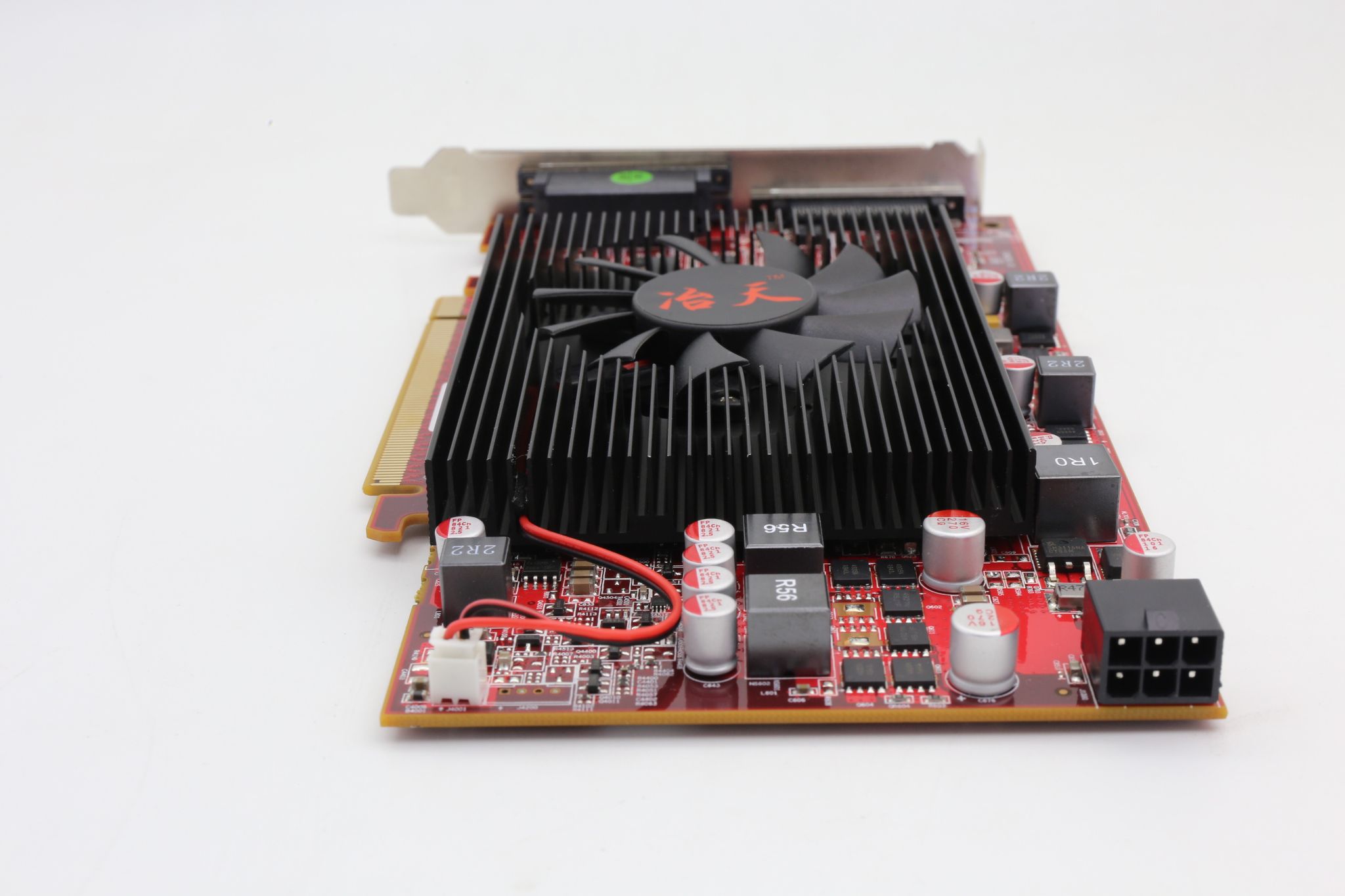

**单槽半长板型,最大90W功耗无须外接电源。**AMD ZeroCore Power 和PowerTune 技术有效降低GPU的功耗,让空闲的GPU直至关闭状态

  完全针对多屏幕电视墙拼接市场的一机7屏拼接/8屏/9屏/10屏/12屏输出专业级显卡。

**单卡提供最高一机12屏幕连接,也可以实现一机7屏,一机8屏拼接,双卡支持24台1080P屏幕拼接(软件支持)。**UVD 3.0 标准支持2路HD视频同时硬解码;**支持3D/2D/视频加速,支撑各种丰富的大屏幕应用

pcidv.com/AMD冶天显卡一机7屏拼接多屏显示墙单屏1920*1080

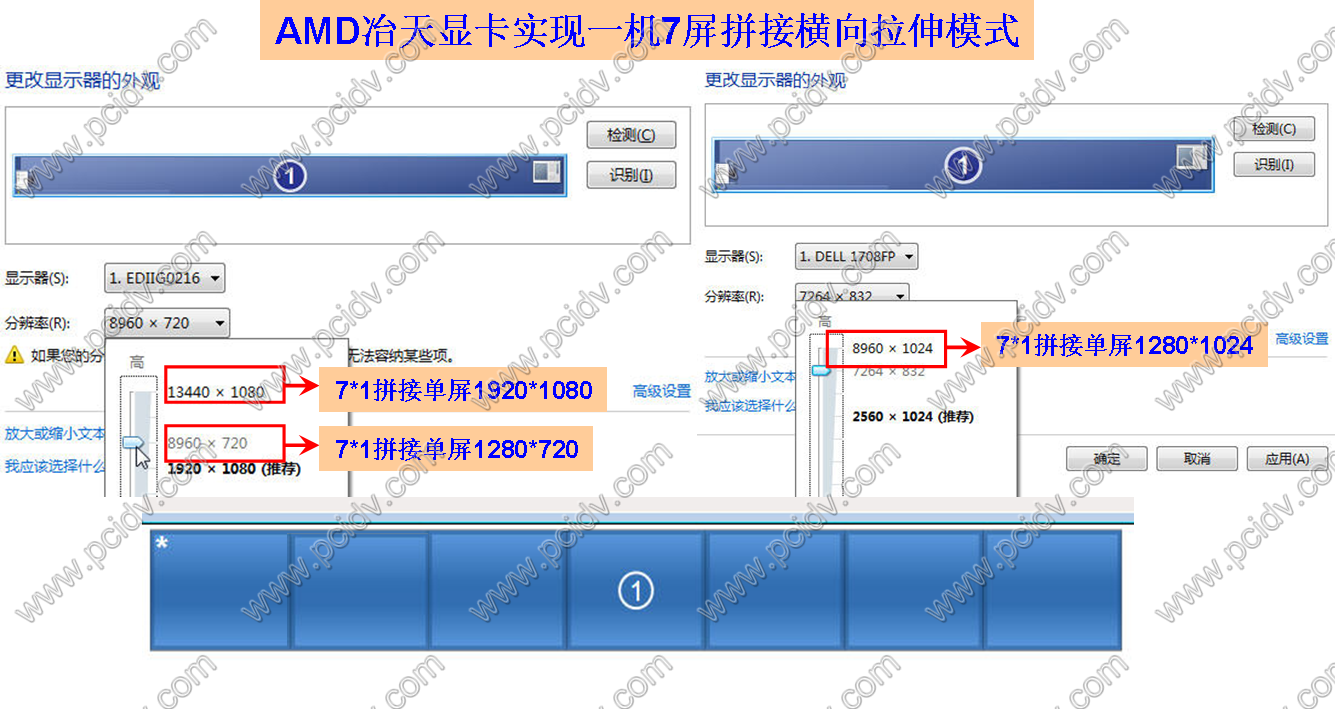

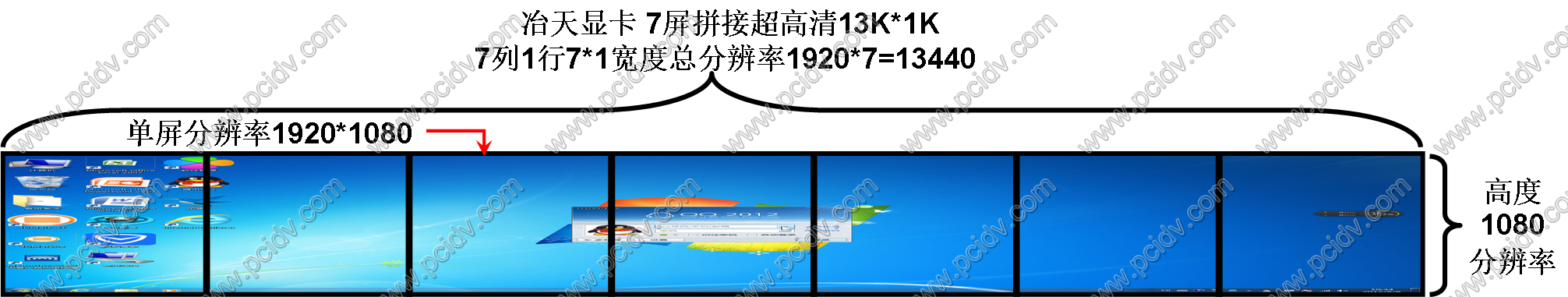

实测冶天VHDCI 7812D 7*1水平拉伸跨屏拼接(一行10列12列)全景模式桌面高分辨率地图显示效果图(猛击可见高清大图,有图有真相)

pcidv.com/7712D风景4*1模式7屏拼接电视墙横向水平拉伸

支持水平方向11屏拼接

冶天显卡7812D横向11屏拼接水平拉伸1行11列

  支持Overlap边缘重叠的专业显示卡。

**每个逻辑屏之间支持Overlap 边缘重叠,水平4像素微调,重叠区域0-50%;垂直2像素微调,重叠区域0-50%。**另支持边框补偿,支持水平与垂直方向,特别适用LCD显示器拼接。

  支持Eyefinity 宽域2.0 技术的专业显示卡。

**支持Eyefinity 宽域2.0,能实现windows任务条、对话窗口重新定位。提供更丰富的Eyefinity宽域分辨率选项,支持M*N 任意垂直与旋转的屏幕组态。

  总分辨率支持1080P*12,12K*2K的专业显示卡

**单一GPU 12个HDMI或12个DVI输出,输出严格同步、色彩一致,最大分辨率12Kx2K

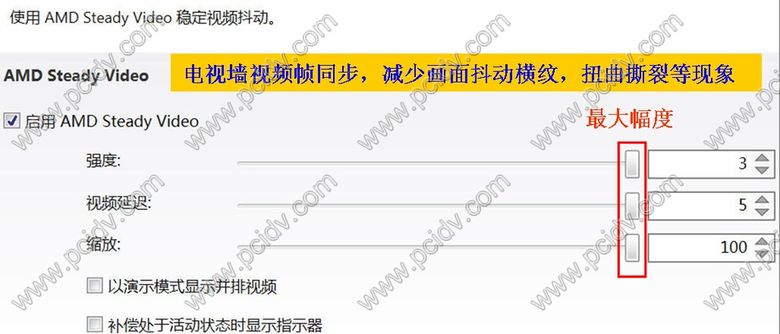

pcidv.com/冶天显卡视频帧同步锁定不抖动水波条纹,无扭曲画面撕裂

  采用PCI-Express 3.0 接口标准的专业显示卡

12K*2K多屏点对点显示,超高清晰度12屏输出方案:长期走势一目了然

pcidv.com/盯盘、看盘电脑股票机多屏显示方案

8K*3K超高清3行4列12屏拼接点对点大屏3D视频电视墙,单屏1920*1080,总分辨率7680 x 3240

pcidv.com/VHDCI 7812D 12屏显卡多屏拼接电视墙组合模式

更多设置请电询:

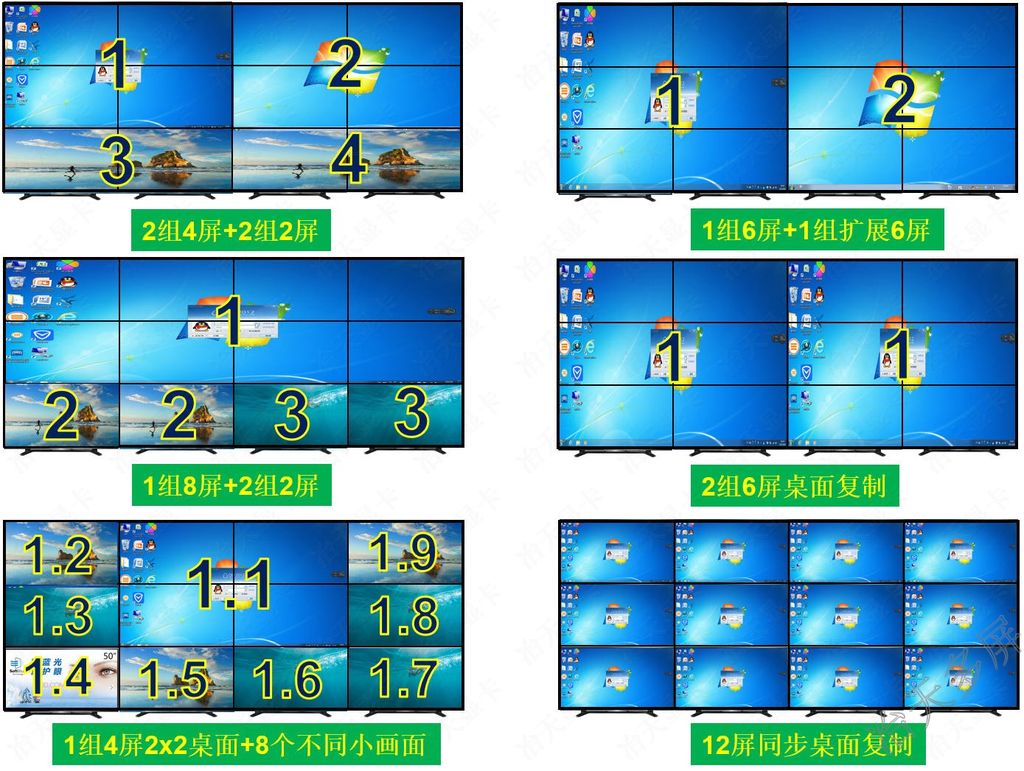

12屏拼接大屏显示一个完整桌面,或分屏显示若干不同内容网页

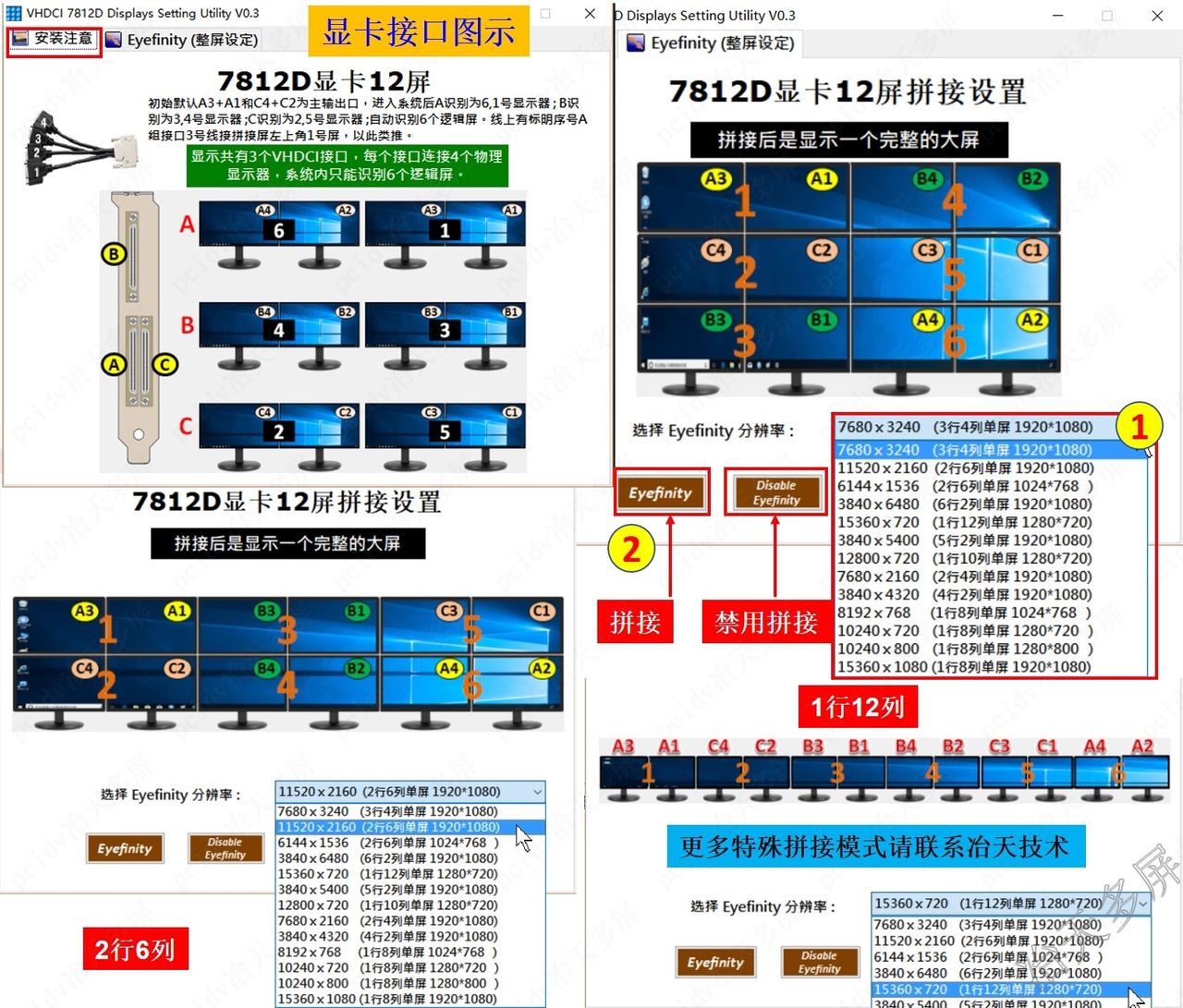

冶天7812D设置一机12屏显卡多屏拼接软件一步到位,简化eyefinity配置繁琐程序

冶天12屏显卡多屏拼接设置软件一步完成7680*3240

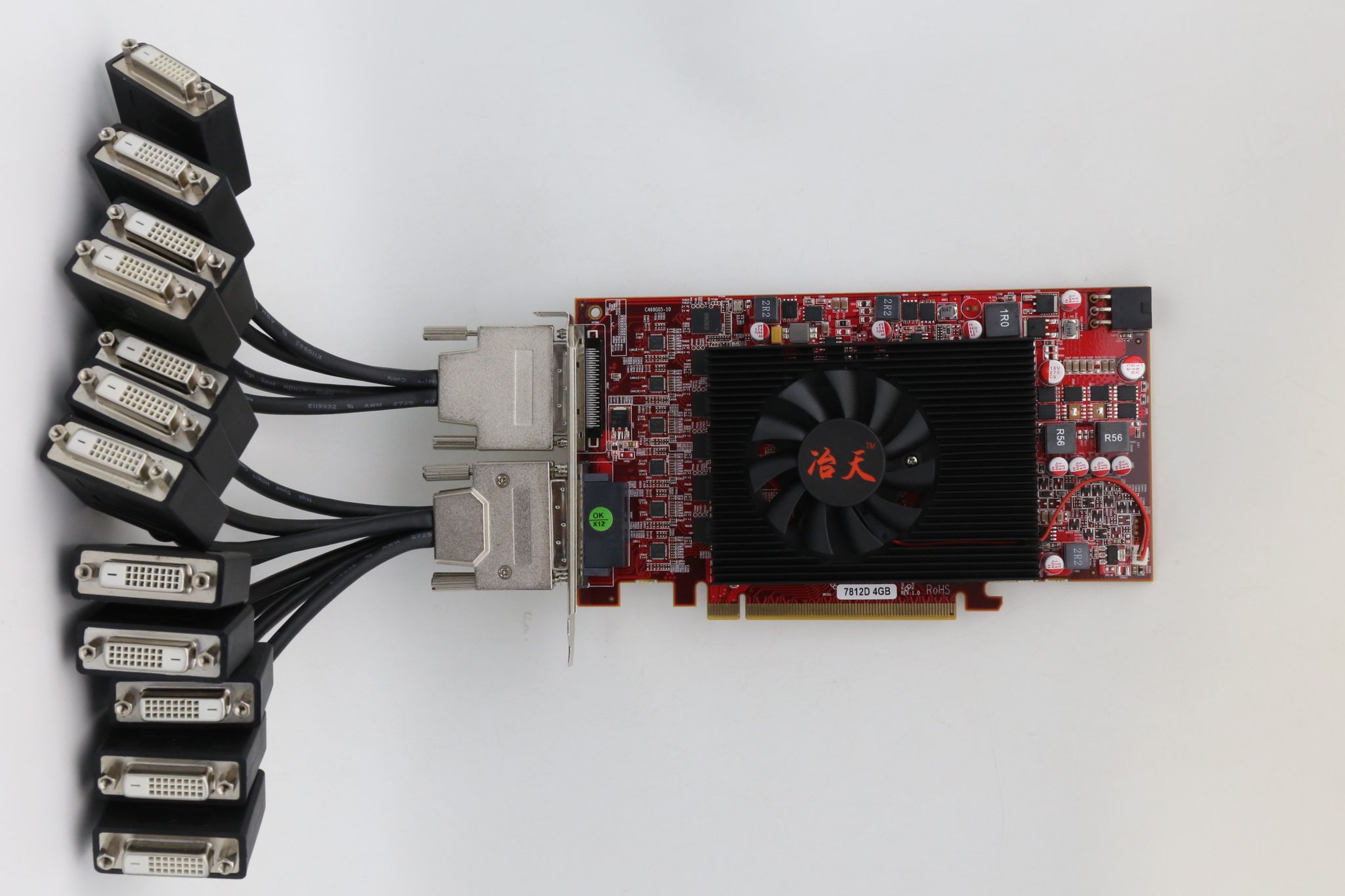

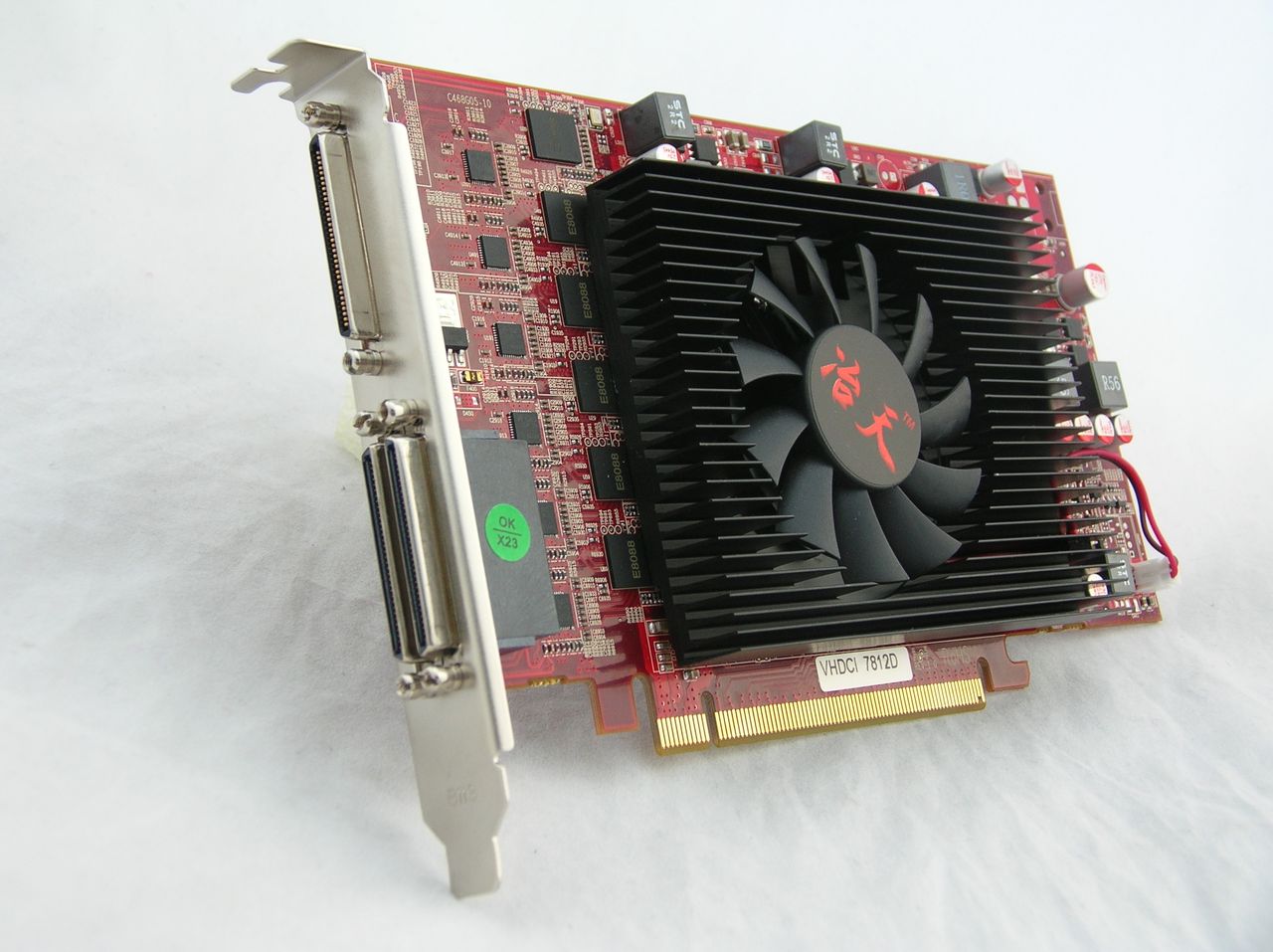

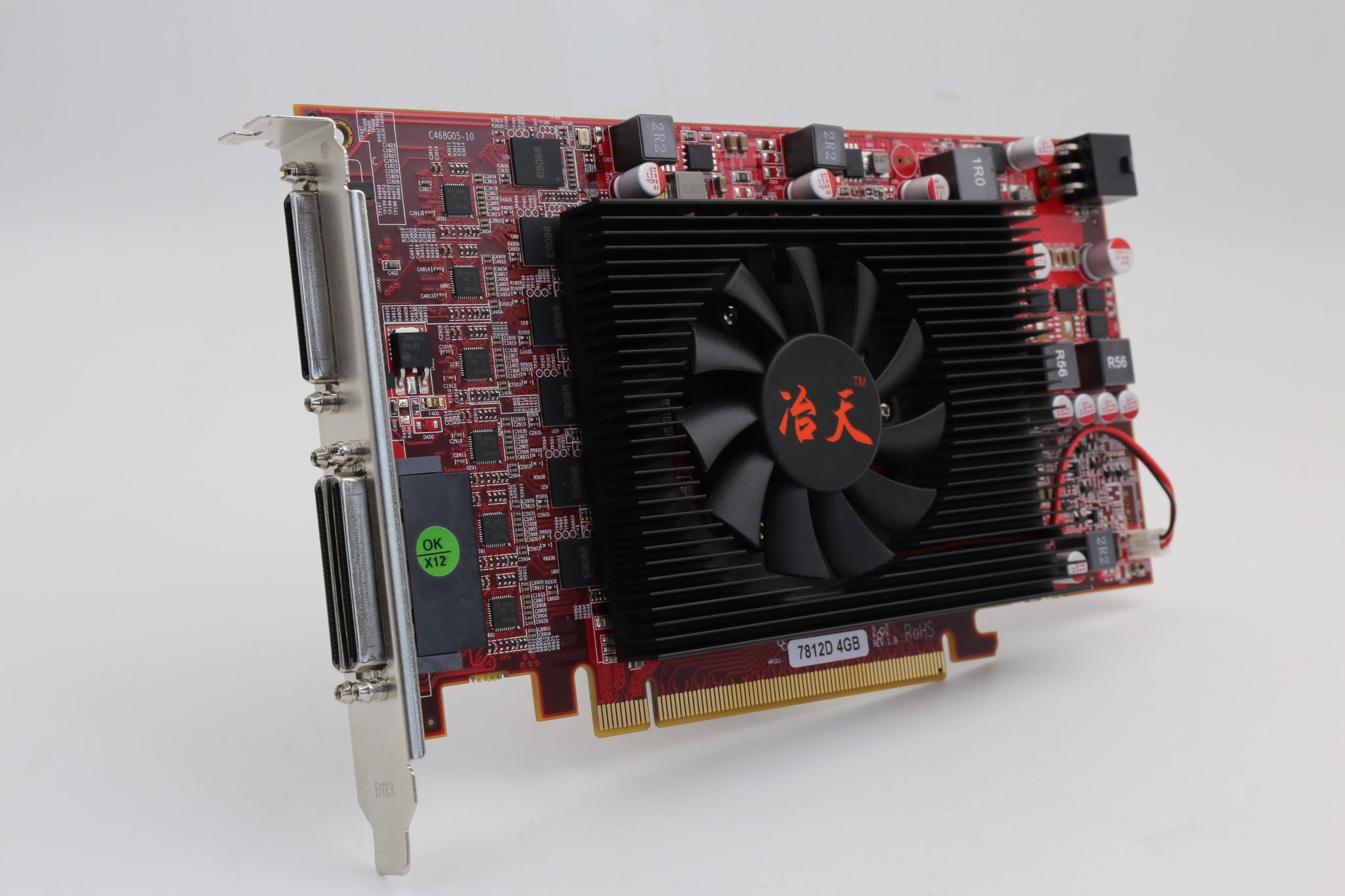

VHDCI 7812D多屏卡多屏显示效果实拍

pcidv.com/一机12屏显卡多屏显示效果图片

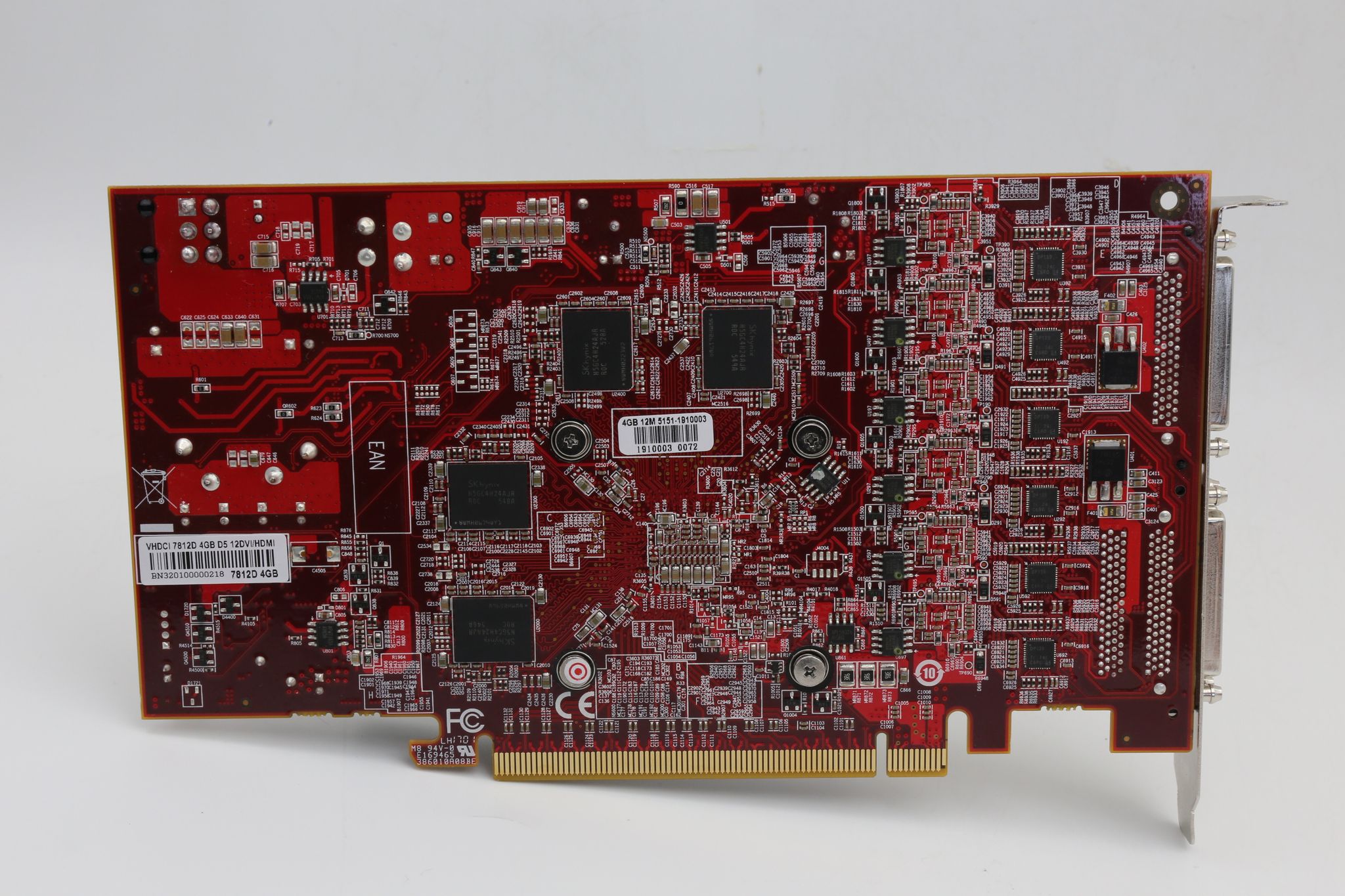

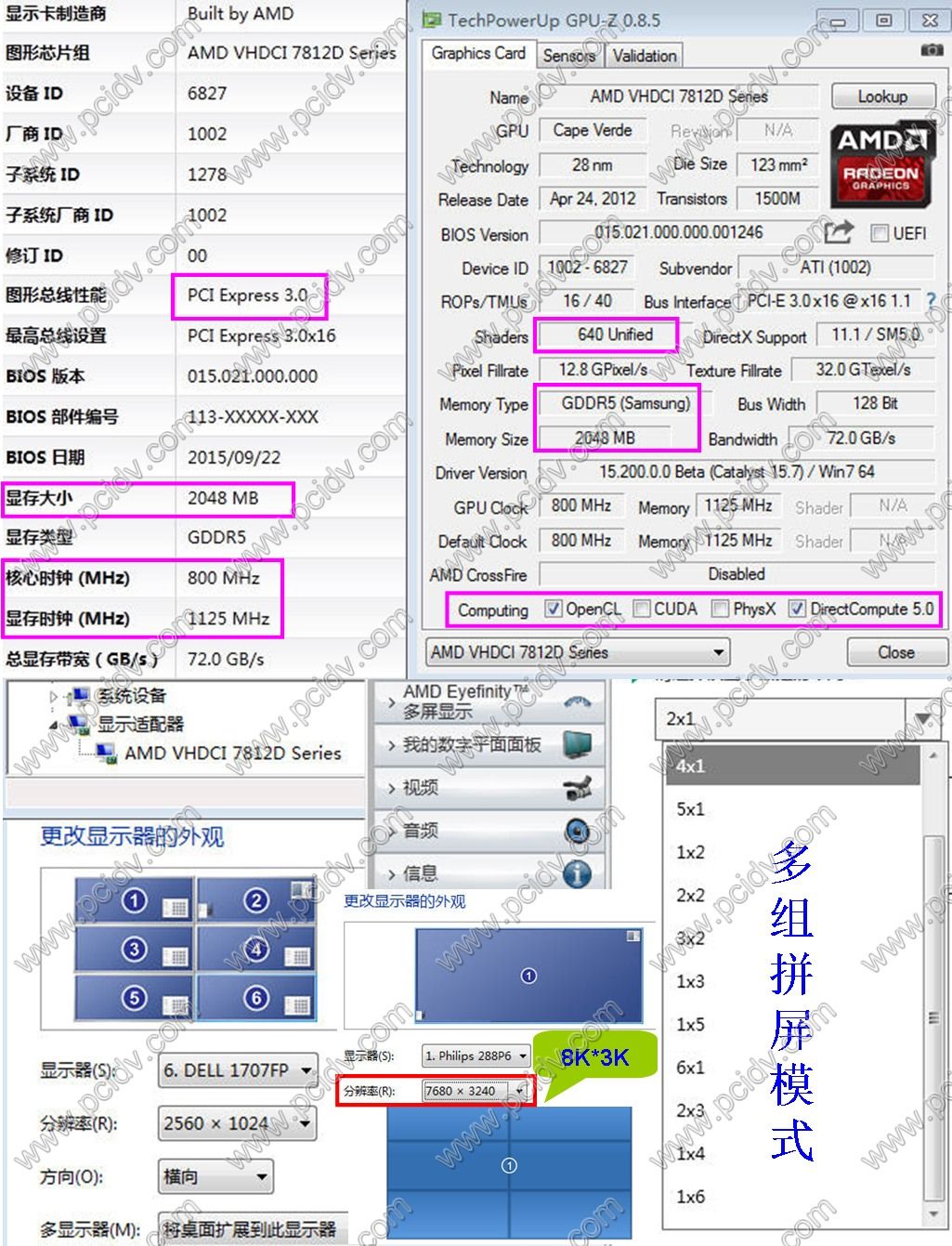

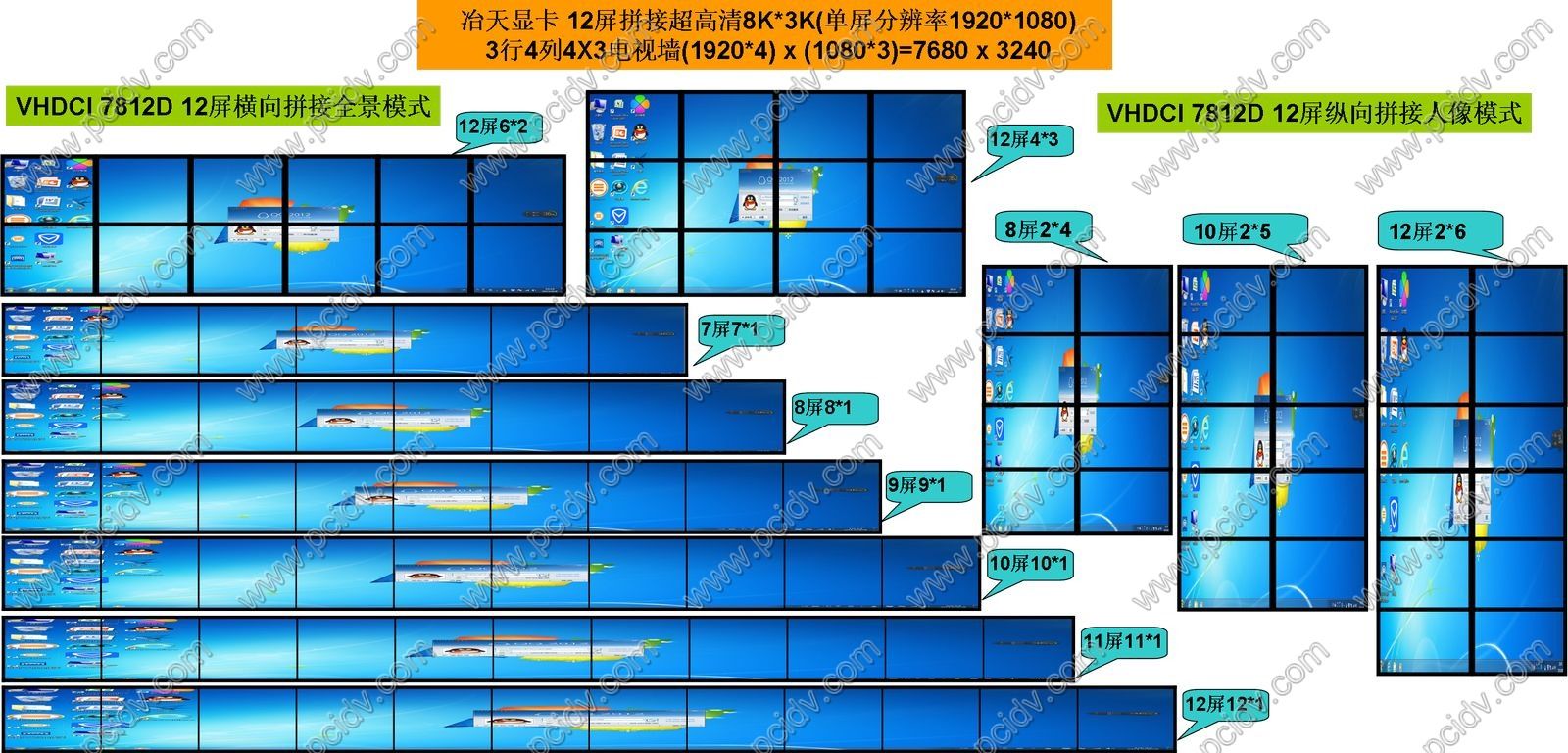

VHDCI 7812D 多屏拼接显卡硬件实测参数及拼接屏组合模式

pcidv.com/拼接屏12屏显卡VHDCI 7812D硬件参数及组屏模式

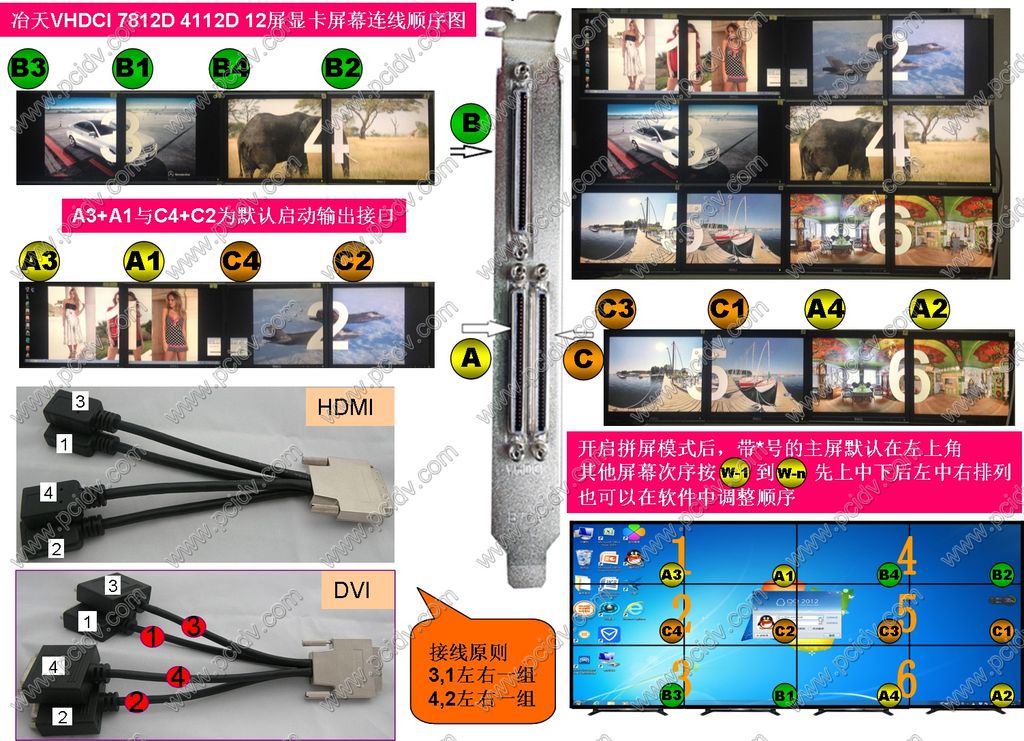

VHDCI 7812D 12屏拼接大屏3行4列电视墙,显卡接口对应屏幕顺序接线图

pcidv.com/点对点12屏显卡多屏拼接电视墙4*3拼接屏接线顺序

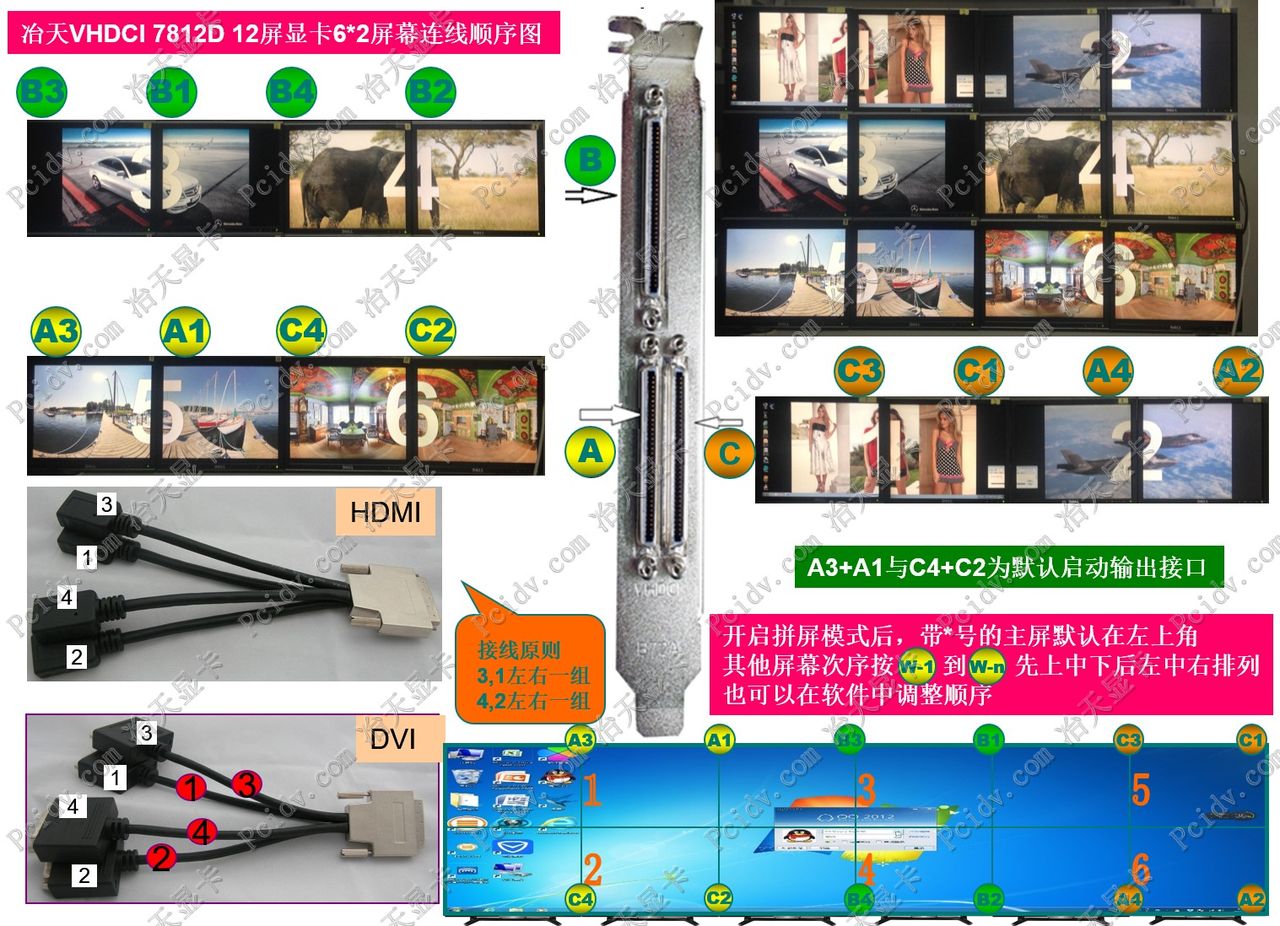

VHDCI 7812D 12屏拼接大屏2行6列电视墙,显卡接口对应屏幕顺序接线图

12屏显卡7812D做2行6列大屏幕拼接点对点显示

大屏幕旋转90度拼接显示器接线顺序

7812D显卡12屏拼接屏幕旋转接线顺序方式

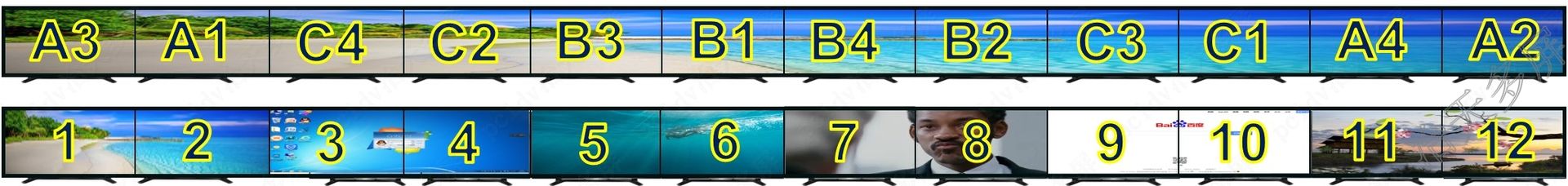

一字型大水平模式接线顺序

12屏显卡冶天7812D排列一字型大水平拼接模式线序

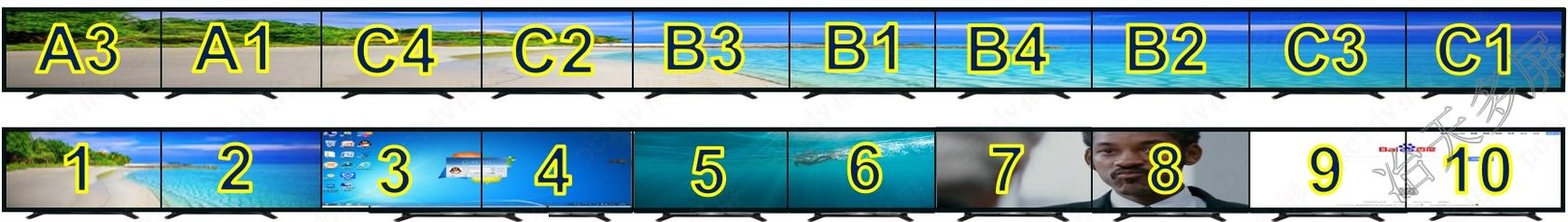

10屏显卡冶天7812D排列一字型大水平拼接模式线序

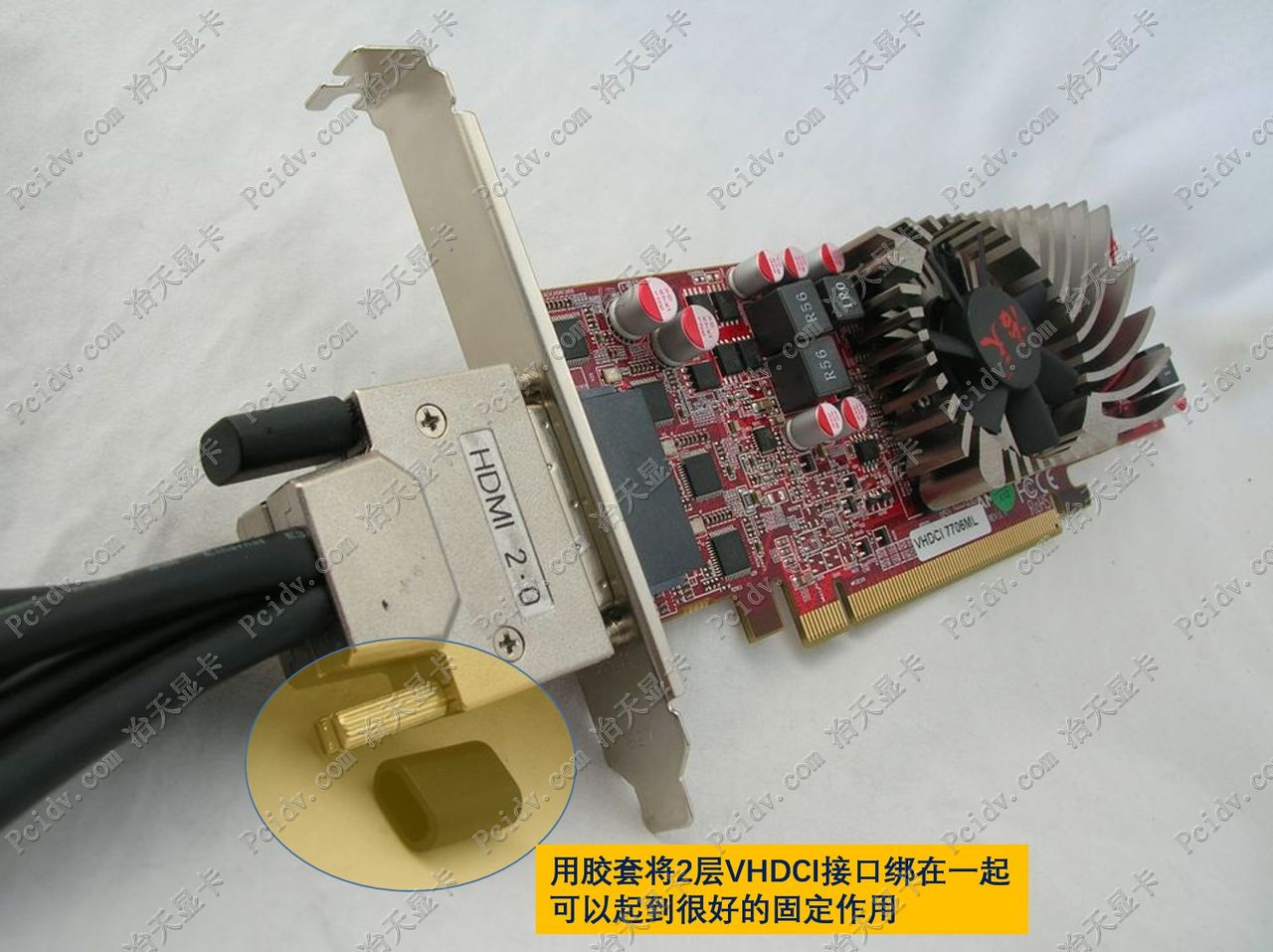

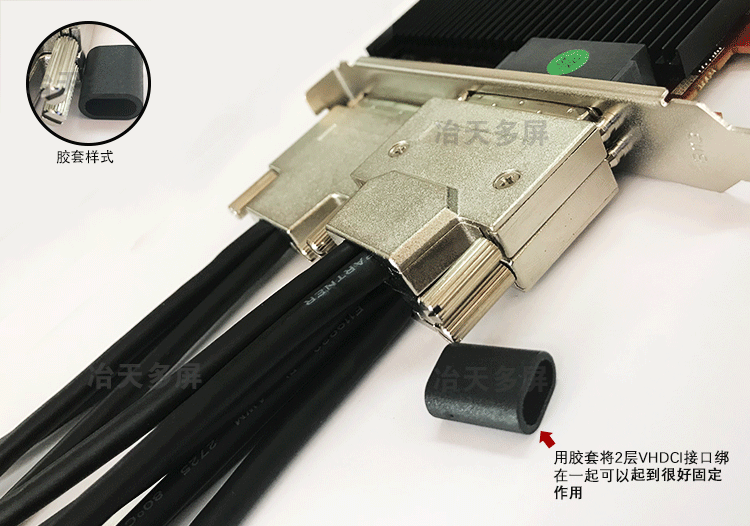

为了增加接口的牢固性,这个小配件不要忘记固定一下

VHDCI多屏显卡固定装置胶套

pcidv.com/vhdci-double-stacked-bumper-locker

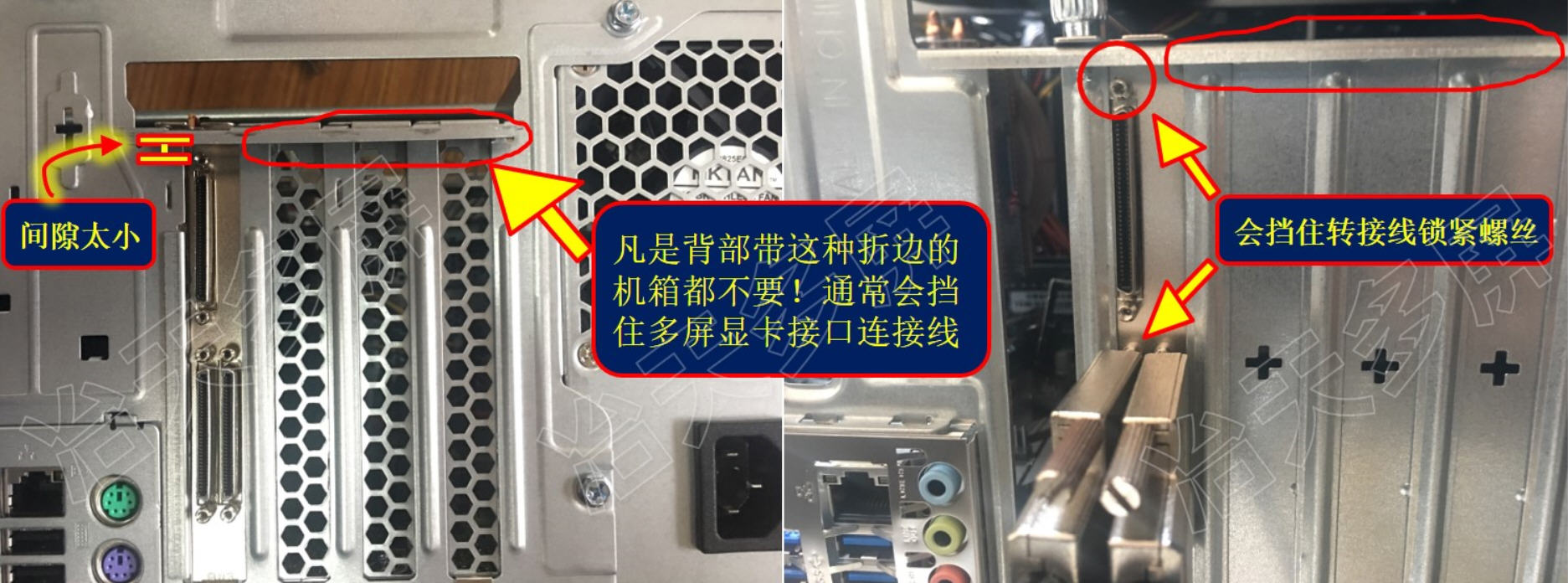

显卡适配机箱的选择:

多屏显卡适配怎么挑选机箱

超级一机多屏电脑主机:视频会议,数字标牌,远程教育,KTV夜总会应用

多屏时代,效率时代,财富时代,时不我待

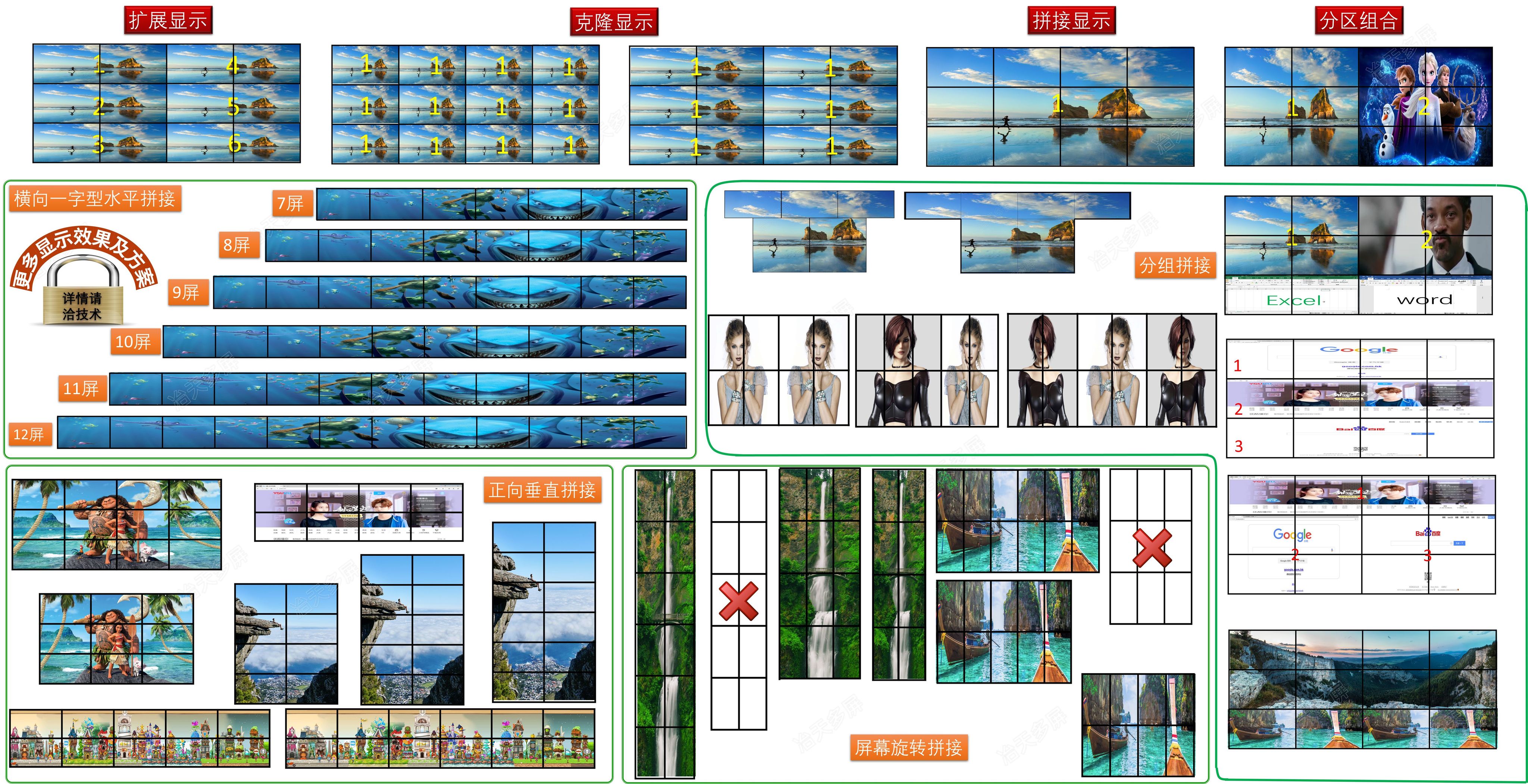

冶天12屏显卡多种拼接模式灵活组合

   相关产品图片 MORE>>
12屏显卡E9390冶天12路HDMI/DVI输出点对点拼接投影LED融
6头6屏输出5600XT冶天板载6HDMI直出显卡6G大显存DDR6多屏
6DP冶天5600XT新一代多屏输出6屏显卡6GB显存DDR6
9屏RX550多屏显卡5509D冶天9路HDMI带强制输出拼接器带EDI
直连6屏W5906冶天RX590板载6HDMI带EDID锁屏跳线6屏强制
   相关文字

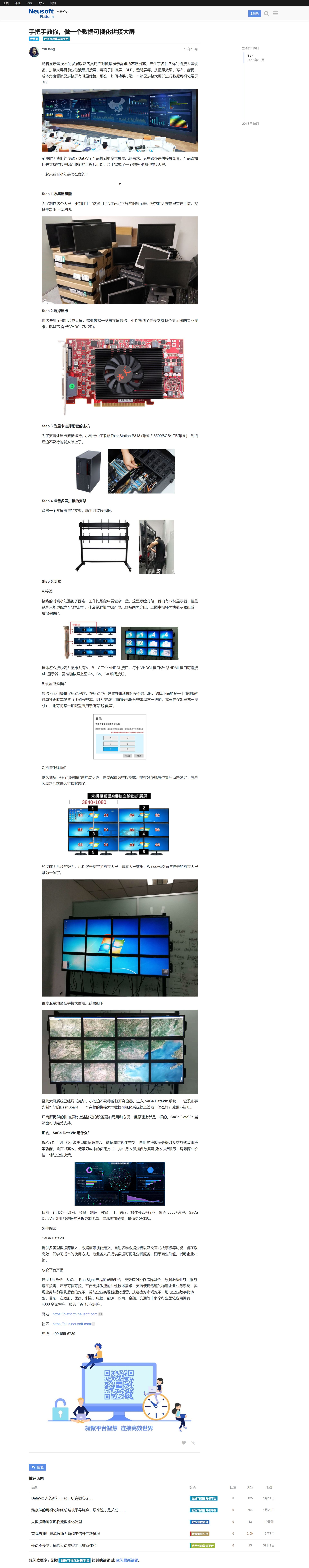

教科书式说明:手把手教你用东软SACA DataViz平台做大数据可视化分析云拼接大屏教程,多屏拼接12屏显卡
